Produktbeschreibung
PQ196 4-Kanal PicoScope 4425A Elektro- und Hybrid Kit im Koffer
Für Techniker, die auch an Elektro- und Hybridfahrzeugen arbeiten müssen. Es kann aber auch für jedes andere Fahrzeug oder Maschine verwendet werden. Wie bei allen Kits kann das Zubehör auch mit anderen Kits verwendet werden. Es wird durch eine neue Reihe von geführten Tests unterstützt, die in den kommenden Monaten ergänzt werden, wenn im Laufe der Zeit neue Systeme, Verfahrensabläufe und Funktionsstörungen an diesen Fahrzeugen bekannt werden. Die Hauptbestandteile sind 1 4-Kanal PicoScope 4425A, 3 Hochstrommesszangen, ein 2-poliger Spannungsprüfer, 1 PC-gebundener Isolationsprüfer, sowie eine Hochspannungs-Messsonde.
Das Kit deckt eine Vielzahl von Systemen und alle Fahrzeugtechnologien ab:
48 Volt Mild Hybrid-Systeme
• Anlass- und Ladesysteme mit 48 V und 12 V
• Batterie-Zellen Messungen an 48 V-Akkus
• Gleichstrom-Ladesysteme
• Standard Tests von Verbrennungsmotoren
Voll & Plugin Hybrid Systeme
• Prüfung von Isolationskomponenten
• 3-Phasen Wechsel-Strommessung, wenn möglich
• Elektro-Motor / Generator Positionssensor prüfen
• Gleichstrom-Ladesysteme
• Diagnose der CP und PP Kommunikationsleitung
• Standard Tests von Verbrennungsmotoren
• Safe shut down and start up sequence
• Messung der Ladeleistung in Strom und Spannung
Batterie Elektrofahrzeuge
• Gesicherte Spannungsfreiheit und Wiederinbetriebnahme herstellen
• Prüfung von Isolationskomponenten
• Elektro-Motor / Generator Positionssensor prüfen
• Gleichstrom-Ladesysteme
• 3-Phasen Wechsel-Strommessung, wenn möglich
• Diagnose der CP und PP Kommunikationsleitung
• Messung der Ladeleistung in Strom und Spannung
Brennstoffzellen Fahrzeuge
• Gesicherte Spannungsfreiheit und Wiederinbetriebnahme herstellen
• Prüfung von Isolationskomponenten
• Elektro-Motor/Generator Positionssensor prüfen
• Gleichstrom-Ladesysteme
• 3-Phasen Wechsel-Strommessung, wenn möglich
• Diagnose der CP und PP Kommunikationsleitung
• Messung der Ladeleistung in Strom und Spannung
• Luftversorgungssystem prüfen

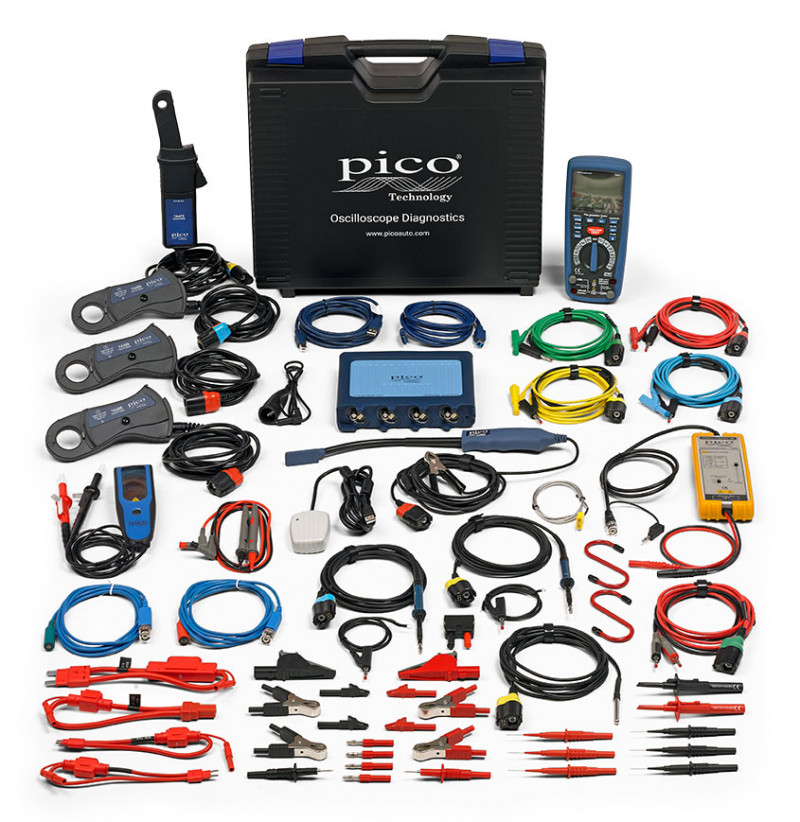

Inhalt des PQ196 EV Kits:
1 x MI121 USB-2 Kabel 4,5m Blau2 x MI168 "S" Haken
1 x PA212 Koffer: Elektro- und Hybrid PS4425A Kit
1 x PR340 4-Kanal PicoScope 4425A
1 x TA001 Multimeter Prüfspitze (schwarz)
1 x TA002 Multimeter Prüfspitze (rot)
2 x TA003 Kleine Krokodilklemme (schwarz)
2 x TA004 Kleine Krokodilklemme (rot)
1 x TA005 Große Delfinklemme 1000V CATIII (schwarz)
1 x TA006 Große Delfinklemme 1000V CAT III (rot)
4 x TA017 4mm Bananenstecker-Adapter, geschützt auf ungeschützt (rot)
1 x TA034 Verlängerungsadapter für Standard-ATC-Sicherung
1 x TA035 Verlängerungsadapter für Mini-ATC-Sicherung
1 x TA057 Differential Teilertastkopf: x20/x200 25MHz 1400V CATIII
1 x TA155 USB 3.0 Kabel Blau 1,8m
2 x TA157 Batterie Klemme (rot)
2 x TA158 Batterie Klemme (schwarz)
1 x TA168 Verlängerungsadapter für JCASE Sicherung
1 x TA206 Verlängerungsadapter für MAXI Sicherung
1 x TA329 Parksensoren Detektor 2m
1 x TA330 Keyless Entry Trägersignal Detektor 3m
3 x TA388 PicoBNC+ Strommesszange 2000A AC/DC
1 x TA395 PicoBNC+ linearer Temperaturfühler mit großem Messbereich
1 x TA398 PicoBNC+ (COP) Zündspulen- und Signal-Tastkopf
2 x TA499 PicoBNC+ Automotive 10:1 Messleitung & Adapter
1 x TA404 PicoBNC+ 3m Messleitung, permanent Masse, 4mm Blau
1 x TA405 PicoBNC+ 3m Messleitung, permanent Masse, 4mm Rot
1 x TA406 PicoBNC+ 3m Messleitung, permanent Masse, 4mm Grün
1 x TA407 PicoBNC+ 3m Messleitung, permanent Masse, 4mm Gelb
1 x TA432 PicoBNC+ Widerstandsmessleitung
3 x TA558 1000V Backpinning-Sonde (schwarz)
3 x TA559 1000V Backpinning-Sonde (rot)
1 x TA466 Pico 2-poligen Spannungstester
1 x TA467 Pico Isolationsmessgerät
1 x TA473 PicoBNC+ Strommesszange 60A AC/DC
